咨询
服务流程
SERVICE FLOW
实地勘察
签订合同
团队设计
施工
品质验收
售后保障
定时回访
当前位置： 首页 >> 钢铁行业 >> 产品应用-高强度复合陶瓷耐磨料的应用
产品应用-高强度复合陶瓷耐磨料的应用

产品应用-高强度复合陶瓷耐磨料的应用

钢铁行业 被访问

1、产品介绍

高强复合陶瓷耐磨料，是我公司根据烟道的整体性和侵蚀性，从而研制出的高强度复合陶瓷耐磨料，本材料有两种特性：一是要增强内衬结构与烟道结构的稳定性；二是提高内衬耐火材料的耐酸和耐磨性。

烧结机烟道在初期时一般采用粘土砖和耐火泥浆结合，但是由于在烟道工作温度（350-400℃）下达不到烧结状况，很难将耐火材料形成一个整体，为此，后续钢铁厂的烧结机内衬耐火材料都改为喷涂料作为内衬耐火材料。因为烧结机烟道在运行过程中需考虑耐酸和耐磨性，所以高强度、高耐磨的喷涂料才能满足烧结机内衬的使用效果，也是为了是提高烧结机大烟道内衬耐火材料的使用寿命。

我公司研制的高强度复合陶瓷耐磨料，施工前在烟道壳体上加焊金属锚固件和布置金属网的方法来加强内衬结构与烟道结构的连接，由锚固件、金属网与烟道壳体连接成一个高强度的结合体，可加强内衬结构与烟道结构的稳定性。耐磨料一般喷涂厚度＞50mm，体积密度≥2.3g/cm3，耐压强度≥30Mpa，这种耐磨料不要求铝含量有多高，但必须线变化率小，强度高，耐高温侵蚀。

2、性能指标

最高使用温度

1000℃

体积密度

≥2.3g/cm3

110℃线变化率

-0.2-0%

1000℃线变化率

-1-0%

110℃抗折强度

≥5Mpa

1000℃抗折强度

≥3Mpa

Al2O3

≥44%

SiO2

＜40%




3、应用案例

我公司承接唐山某钢厂烧结机烟道喷涂及施工，施工要点如下：

  1. 清理大烟道内壁及走台篦子上的废料，锚固钩、钢丝网拆除、表面清刷干净；
  2. 在大烟道内壁焊接锚固钩（间距在300mm）、龟甲网（材质Q235）；
  3. 利用施工工具进行耐磨料施工。

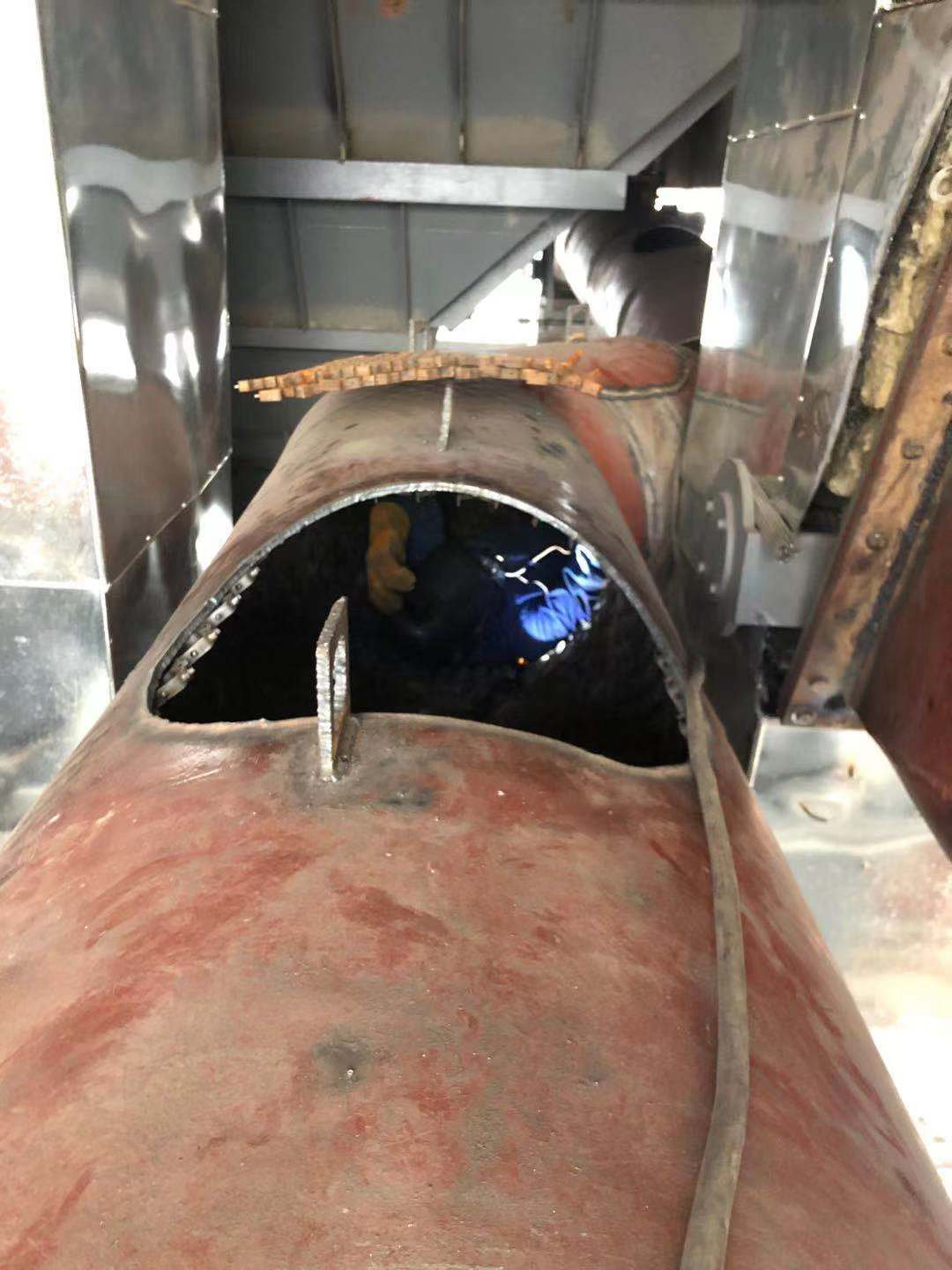

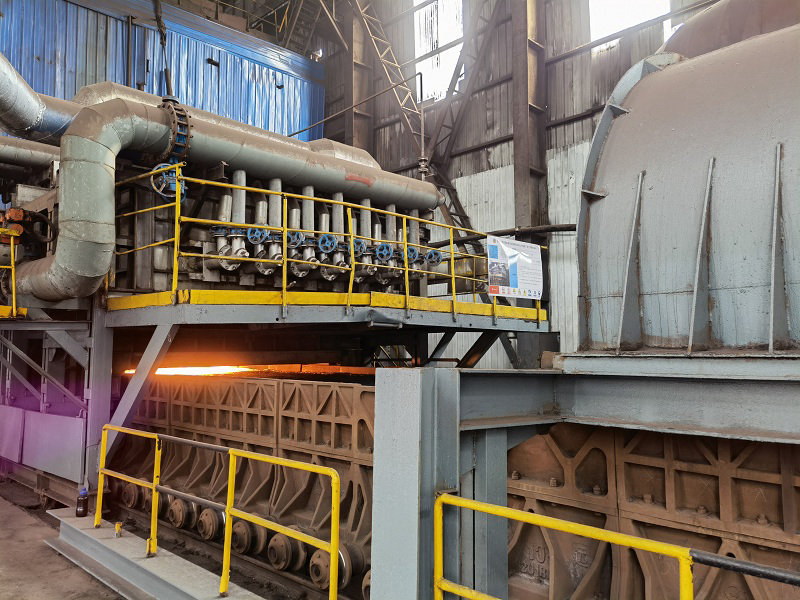

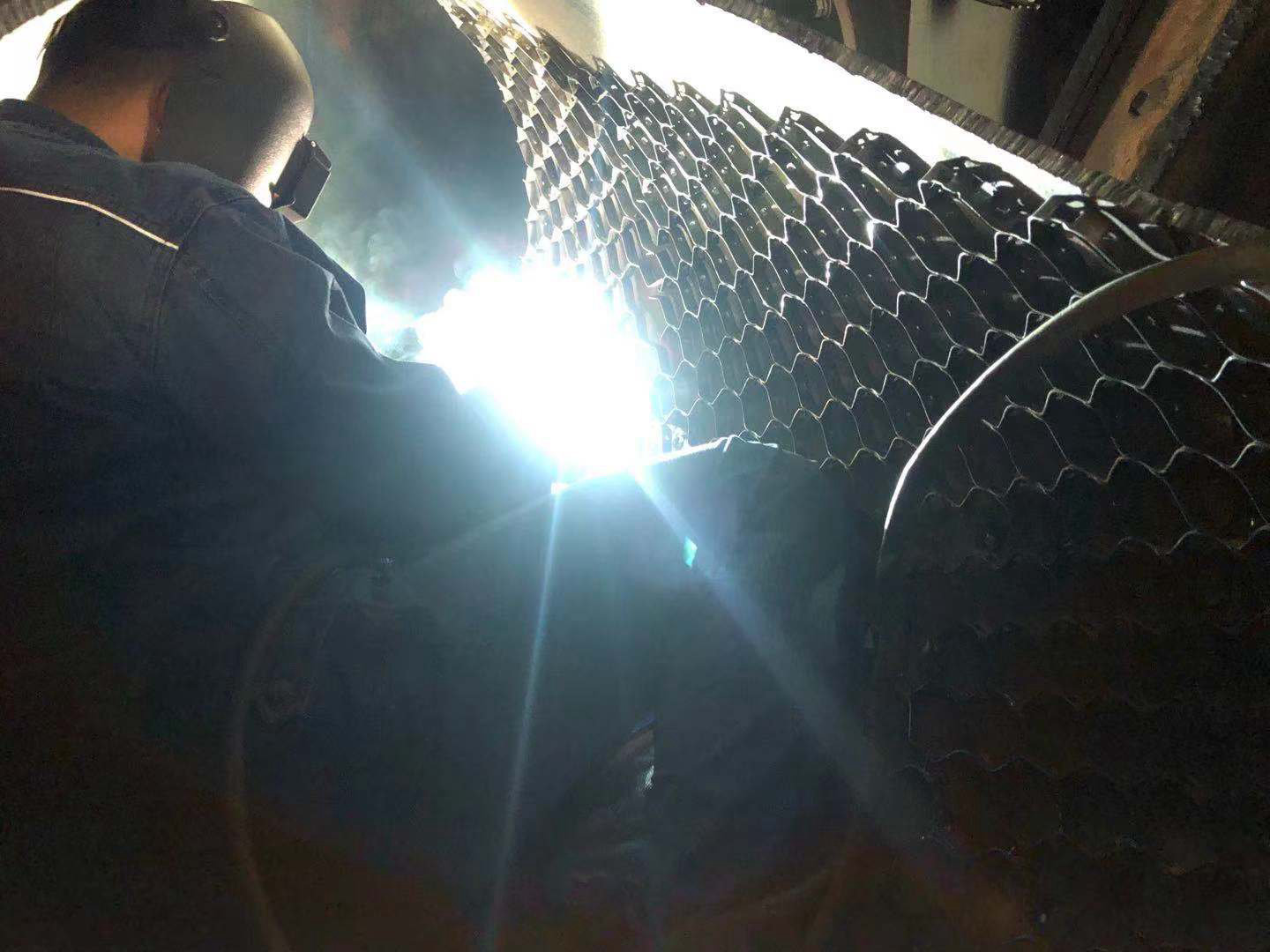

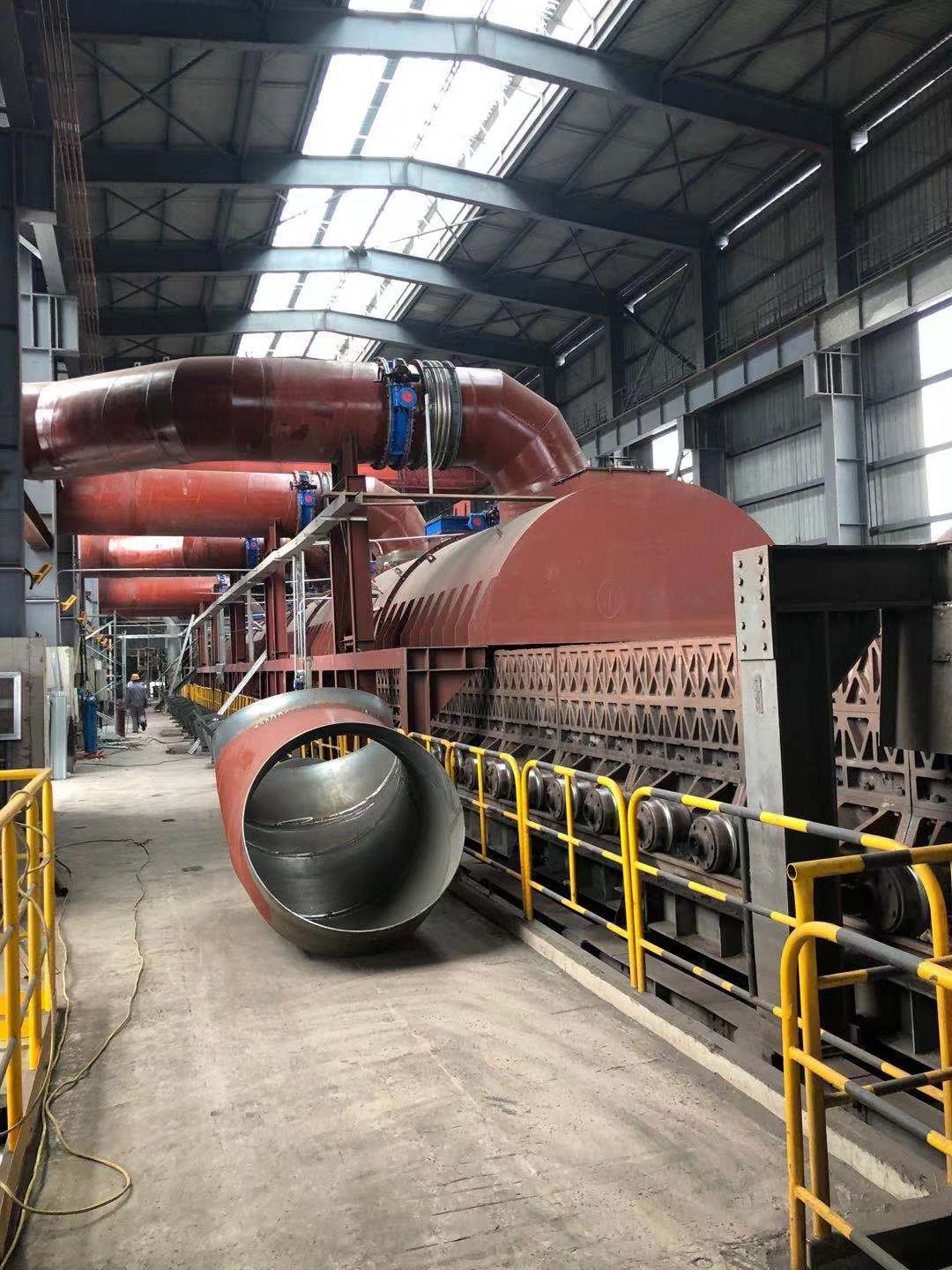

下图为施工现场图例
