咨询
服务流程
SERVICE FLOW
实地勘察
签订合同
团队设计
施工
品质验收
售后保障
定时回访
当前位置： 首页 >> 行业知识 >> 干熄焦耐火材料的选择
干熄焦耐火材料的选择

干熄焦耐火材料的选择

行业知识 被访问

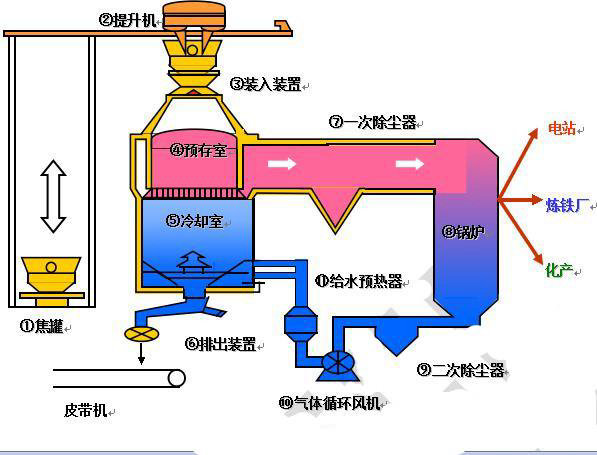

        干法熄焦作为炼铁系统最大的节能技术，正受到越来越多国内企业的关注。与传统的湿法熄焦相比，干熄焦具有能充分减少环境污染、回收红焦显热、提高焦炭质等优点。干熄焦装置最重要的部分是干熄炉本体和除尘器,本体包括冷却室、斜烟道和预存室。


1、经常出现的问题

        环形风道内墙容易出现开裂、异常倒塌。

        斜道区停炉检修时耐火材料已发生不同程度的损坏，包括砖体磨损、缺边掉角、甚至整砖脱落。其中牛腿支撑部分的结构改变最为严重，出现严重垮塌急需进行维修。

冷却室由于长期受冷焦的摩擦，已出现龟裂、磨损，严重区已脱落。

2、优化耐材配置施工后

使用部位

内墙

中墙

外墙

预存室上部锥顶区

莫来石砖

黏土砖

轻质黏土砖

预存室下部环形风道

高强莫来石砖

黏土砖

轻质黏土砖

斜道区

莫来石-碳化硅砖

致密黏土砖

轻质黏土砖

高强莫来石砖

致密黏土砖

轻质黏土砖

冷却室

高强莫来石砖

致密黏土砖

轻质黏土砖

Al-SiC砖

致密黏土砖

轻质黏土砖

一次除尘装置烟道

莫来石砖

致密黏土砖

轻质黏土砖

挡墙

莫来石砖

黏土砖

轻质黏土砖

配套

高铝高强浇注料

　

　

相同材质泥浆

　

　


        为确保斜道区的耐材寿命及提高干熄焦炉的运行效率，我司采用氮化硅结合碳化硅砖与莫来石碳化硅砖相结合，严格控制砌筑质量，确保每个牛腿受力均匀，预留膨胀空间，合理安排烘炉计划，斜道区的使用寿命已有明显提高，缩短了维修周期。

        冷却室则采用在原砌体表面上浇铸一层80-100mm的高强耐磨浇注料，以承受焦炭的磨损、热应力剥落和气体的冲击，保护斜道以上结构的稳定性。

        根据干熄焦各部位耐火材料的应用环境不同，炉子长寿化应考虑干熄焦装置运行的整体长寿化，使其大中修与锅炉年检相匹配，不应一味的追求单一材料长寿化，这样才能达到综合费用最优化的目的。
